Waarom een EMC-klem in plaats van een gewone kabelklem?

Een EMC-klem maakt over de volle omtrek contact met de afscherming en verbindt die laagohmig met aarde. Een gewone klem zet alleen de kabel vast.

Welk klembereik moet ik kiezen?

Het bereik dat past bij de diameter van de blootgelegde afscherming. In de varianttabel staat per model het klembereik in mm.

Geven EMC-klemmen ook trekontlasting?

De meeste wel, via één of twee kabelbinders op de klem, conform EN 62444. Dit staat per model in de beschrijving.

Welke klem past op Siemens ET200SP?

De MSK en MSK2 worden rechtstreeks in de ET200SP I/O-module geplaatst. Voor ET200S zijn er de MSY en MSY2.

Welke EMC-klem past op een C-rail?

Van Detas Ultra de MST voor 30 mm C-rail, van Icotek de SC en LFC voor 30 mm DIN-rail vorm C.

Kan de afscherming ook in de kabeldoorvoer op aarde?

Ja. Met de Icotek KVT-EMC op een deelbare wartel, de KEL-EMC bij een kabeldoorvoerframe of EMC-KT-doorvoertules zet je de afscherming al in de kastwand op aarde.

Hoe sluit ik een afgeschermde kabel goed aan?

Leg de vlecht kort bloot en klem hem over de volle omtrek op een geaarde rail, zo dicht mogelijk bij de kabelinvoer. Gebruik geen pigtail. Het stappenplan staat in ons artikel over EMC-afscherming.

EMV-Schellen · Icotek

MBEMV-Schirmklemme von Icotek

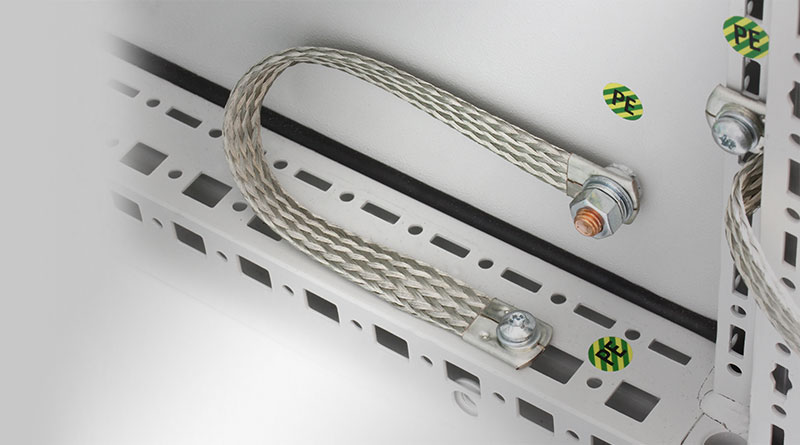

Aardlitzen van flexibele E-Cu gevlochten draden met aansluitogen

Preis anfragen

In Kürze

Produktgruppe: EMV-Schellen
Marke: Icotek
Montage: Schroefbevestiging op metalen platen
Material: Cu-ETP; krimpkous van polyolefine

Erst selbst die Passung prüfen?

Beschreibung

Über die MB

De MB hoort bij de EMC-klemmen van Icotek: aardlitzen van flexibele E-Cu gevlochten draden met aansluitogen. De klem drukt de blootgelegde afscherming van de kabel tegen een geaard vlak, zodat de afscherming laagohmig met aarde verbonden is.

Materiaal: cu-ETP; krimpkous van polyolefine.

Wisman levert de MB met advies over de juiste uitvoering voor je kabels en je kast. Stuur je kabellijst, dan stellen we de combinatie voor je samen en mailen we prijs en levertijd.

Merkmale

Verkrijgbaar in verschillende lengtes en doorsneden
Lage impedanties
UL listed
Aansluitingen M4, M5, M6, M8 en M10
Optioneel met groen-gele krimpkous
Stroombelasting 67–403 A afhankelijk van doorsnede (6–70 mm²)

Nicht sicher, ob die MB passt?

Senden Sie uns die Anzahl der Leitungen, die Durchmesser und ob Stecker daran sind. Wir prüfen die Auswahl und stellen die passende Ausführung zusammen.

Beratung anfordern zur MB

Was Wisman hinzufügt

Nicht nur eine Artikelnummer

Wir betrachten die gesamte Kabelstrecke. Die Durchführung im Schrank muss genauso stimmen wie die Energieführungskette, die davor in Bewegung ist.

Beratung zu Ihrem Schrank: welche Durchführung, welche Größe, wie viele Leitungen
Ein Ansprechpartner von der Energieführungskette bis zur Schaltschrankwand
Datasheet en artikelnummers per model, op de site of per mail
Abstimmung mit Ihrem Leitungspaket aus Konfigurator oder ChainLogic
