Waarom een EMC-klem in plaats van een gewone kabelklem?

Een EMC-klem maakt over de volle omtrek contact met de afscherming en verbindt die laagohmig met aarde. Een gewone klem zet alleen de kabel vast.

Welk klembereik moet ik kiezen?

Het bereik dat past bij de diameter van de blootgelegde afscherming. In de varianttabel staat per model het klembereik in mm.

Geven EMC-klemmen ook trekontlasting?

De meeste wel, via één of twee kabelbinders op de klem, conform EN 62444. Dit staat per model in de beschrijving.

Welke klem past op Siemens ET200SP?

De MSK en MSK2 worden rechtstreeks in de ET200SP I/O-module geplaatst. Voor ET200S zijn er de MSY en MSY2.

Welke EMC-klem past op een C-rail?

Van Detas Ultra de MST voor 30 mm C-rail, van Icotek de SC en LFC voor 30 mm DIN-rail vorm C.

Kan de afscherming ook in de kabeldoorvoer op aarde?

Ja. Met de Icotek KVT-EMC op een deelbare wartel, de KEL-EMC bij een kabeldoorvoerframe of EMC-KT-doorvoertules zet je de afscherming al in de kastwand op aarde.

Hoe sluit ik een afgeschermde kabel goed aan?

Leg de vlecht kort bloot en klem hem over de volle omtrek op een geaarde rail, zo dicht mogelijk bij de kabelinvoer. Gebruik geen pigtail. Het stappenplan staat in ons artikel over EMC-afscherming.

EMV-Schellen · Icotek

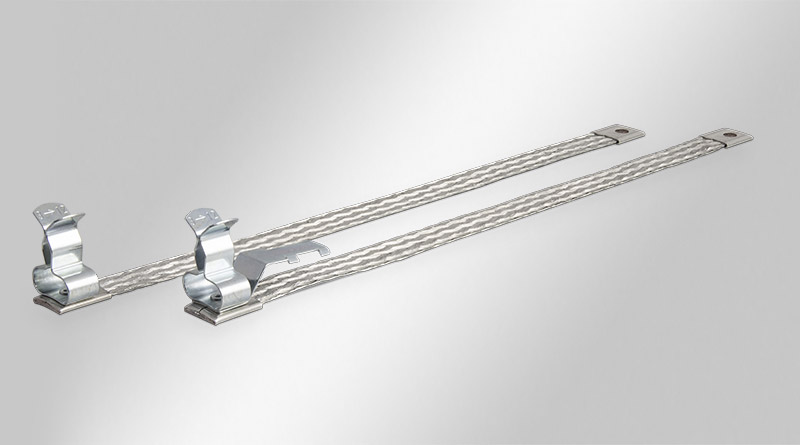

MB-SKLEMV-Schirmklemme von Icotek

EMC-schermklemmen op aardingsbanden, met of zonder geïntegreerde kabelschoen

Preis anfragen 16 Varianten

In Kürze

Produktgruppe: EMV-Schellen
Marke: Icotek
Montage: Klinken, schroefbevestiging op metalen platen
Material: Basisframe: Cu-ETP; schermklem: verenstaal, verzinkt
Varianten: 16

Dokumentation

Datenblatt MB-SKLUitvoering MB 100-6-M4-M4 MSKL 3-12 (PDF)

Erst selbst die Passung prüfen?

Beschreibung

Über die MB-SKL

De MB-SKL hoort bij de EMC-klemmen van Icotek: EMC-schermklemmen op aardingsbanden, met of zonder geïntegreerde kabelschoen. De klem drukt de blootgelegde afscherming van de kabel tegen een geaard vlak, zodat de afscherming laagohmig met aarde verbonden is.

Materiaal: basisframe: Cu-ETP; schermklem: verenstaal, verzinkt.

Wisman levert de MB-SKL met advies over de juiste uitvoering voor je kabels en je kast. Stuur je kabellijst, dan stellen we de combinatie voor je samen en mailen we prijs en levertijd.

Merkmale

Zeer flexibele montage
Installatie op moeilijk bereikbare plaatsen
Aardingsbanden met aangedrukte aansluiteinden
Standaardproducten, korte levertijden
UL listed
Leverbaar met M4- of M6-gaten

Nicht sicher, ob die MB-SKL passt?

Senden Sie uns die Anzahl der Leitungen, die Durchmesser und ob Stecker daran sind. Wir prüfen die Auswahl und stellen die passende Ausführung zusammen.

Beratung anfordern zur MB-SKL

Ausführungen

Alle Ausführungen der MB-SKL

Mit Artikelnummer, damit Sie gleich die richtige Ausführung anfragen.

Modell	Artikelnummer	Ansehen
MB 100-6-M4-M4 MSKL 3-12
MB 100-6-M4-M4 MSKL 8-18
MB 100-10-M6-M4 MSKL 3-12
MB 100-10-M6-M4 MSKL 8-18
MB 150-6-M4-M4 MSKL 3-12
MB 150-6-M4-M4 MSKL 8-18
MB 200-6-M4-M4 MSKL 3-12
MB 200-6-M4-M4 MSKL 8-18
MB 100-6-M4-M4 Z-MSKL 3-12
MB 100-6-M4-M4 Z-MSKL 8-18
MB 100-10-M6-M4 Z-MSKL 3-12
MB 100-10-M6-M4 Z-MSKL 8-18
MB 150-6-M4-M4 Z-MSKL 3-12
MB 150-6-M4-M4 Z-MSKL 8-18
MB 200-6-M4-M4 Z-MSKL 3-12
MB 200-6-M4-M4 Z-MSKL 8-18

16 von 16 Varianten · klicken Sie auf eine Variante, um sie anzusehen

Was Wisman hinzufügt

Nicht nur eine Artikelnummer

Wir betrachten die gesamte Kabelstrecke. Die Durchführung im Schrank muss genauso stimmen wie die Energieführungskette, die davor in Bewegung ist.

Beratung zu Ihrem Schrank: welche Durchführung, welche Größe, wie viele Leitungen
Ein Ansprechpartner von der Energieführungskette bis zur Schaltschrankwand
Datasheet en artikelnummers per model, op de site of per mail
Abstimmung mit Ihrem Leitungspaket aus Konfigurator oder ChainLogic
