Kabelmanagement voor 8 meter uitzetting van de Hanzebrug bij Hattem

De Hanzebrug bij Hattem is een cruciaal onderdeel van de Hanzelijn. Deze indrukwekkende stalen spoorbrug krijgt te maken met flinke temperatuurverschillen, waardoor de constructie werkt. In de praktijk betekent dit dat de brug tot wel 8 meter kan uitzetten of inkrimpen. Voor de kabels en leidingen die de brug voorzien van energie en communicatie is dit een enorme uitdaging. Zonder de juiste geleiding zouden deze kabels knikken, schuren of zelfs breken door de constante beweging. De vraag aan ons was helder: ontwerp een systeem dat deze enorme slag kan overbruggen en de kabels onder alle weersomstandigheden beschermt.

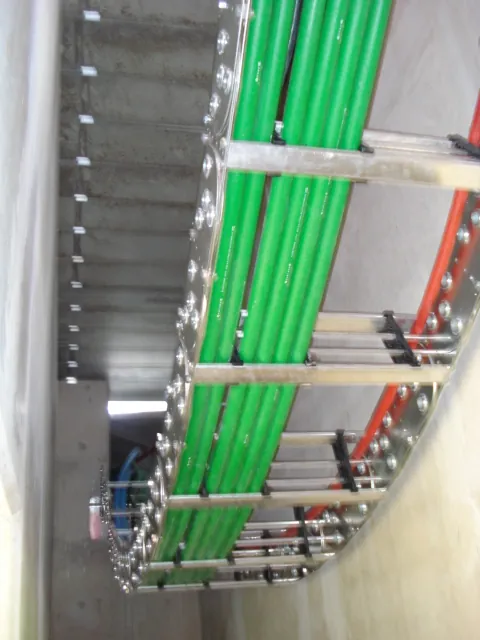

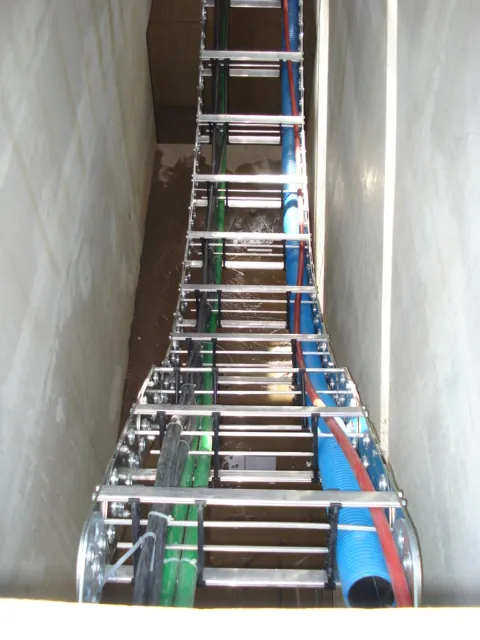

Als exclusief partner van Tsubaki Kabelschlepp hebben we de technische expertise in huis om voor dit soort complexe vraagstukken een oplossing op maat te engineeren. We hebben gekozen voor de installatie van twee robuuste kabelrupsen, verdeeld over drie verschillende hoogteniveaus. Hierdoor worden de kabels bij het uitzetten van de brug gecontroleerd opgevangen en geleid.

Een extra uitdaging was dat de kabels al door de brug getrokken waren. Dit betekende dat we de kabelrupsen niet in de werkplaats konden assembleren, maar deze ter plekke om de bestaande kabels heen moesten bouwen. Onze monteurs hebben hiervoor speciale ophangconsoles ontworpen en gemonteerd, die zorgen voor een stabiele en trillingsvrije bevestiging aan de staalconstructie. Tijdens de montage hebben we bovendien een strikte scheiding aangebracht tussen de datakabels en de zware elektrakabels om interferentie te voorkomen en de veiligheid te maximaliseren.

Het resultaat is een oerdegelijk systeem dat de flexibiliteit van de Hanzebrug volledig ondersteunt. Of het nu vriest of hartje zomer is: de energieketens bewegen soepel mee met de brugconstructie. Door engineering en montage te combineren, hebben we een oplossing neergezet die de levensduur van de kostbare bekabeling aanzienlijk verlengt. De Rijksoverheid is hiermee verzekerd van een betrouwbare werking van de elektrotechnische systemen en communicatielijnen op dit vitale spoorwegtraject. Wil je meer weten over onze aanpak bij grote infrastructurele projecten? Bekijk dan ook onze andere projecten.
