Energiekette für eine Rohrbiegemaschine von Tebunus Tube Bending

Tebunus Tube Bending biegt Rohre auf großen Maschinen. Auf einer solchen Maschine fährt ein Schlitten über einen langen Verfahrweg am Maschinenbett entlang, und mit ihm bewegen sich die Hydraulikschläuche und die elektrischen Leitungen. Sie müssen dem gesamten Hub folgen, ohne zu knicken, zu scheuern oder über den Boden zu schleifen.

Die Umgebung macht das schwierig. Beim Rohrbiegen fallen Öl, Fett und Metallschmutz an, und das setzt sich auf allem ab, was an der Maschine liegt. Lose Schläuche und Leitungen verschmutzen, verschleißen schneller und können an den beweglichen Teilen hängen bleiben. Zudem sind Hydraulikschläuche schwer und steif und müssen sich mit einem großen Biegeradius mitbewegen, um nicht beschädigt zu werden.

Wir begannen mit dem Engineering: die Länge des Verfahrwegs, die Schläuche und Leitungen, die mitgeführt werden müssen, und der Platz am Maschinenbett. Auf dieser Grundlage wählten wir eine Energiekette von Tsubaki Kabelschlepp mit offener Bauweise aus robusten Gliedern und Metallstegen, ausgelegt auf das Gewicht der Hydraulikschläuche.

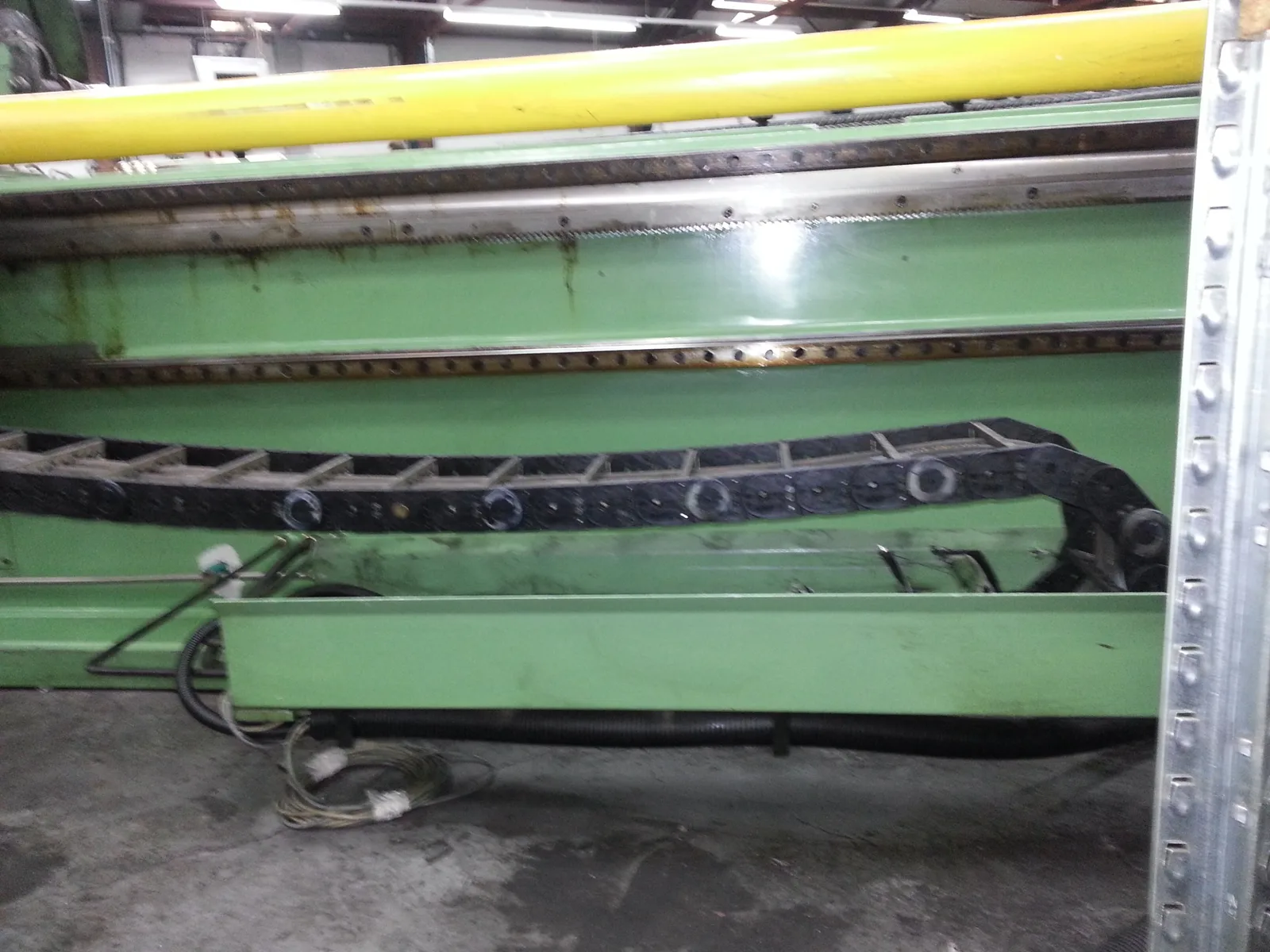

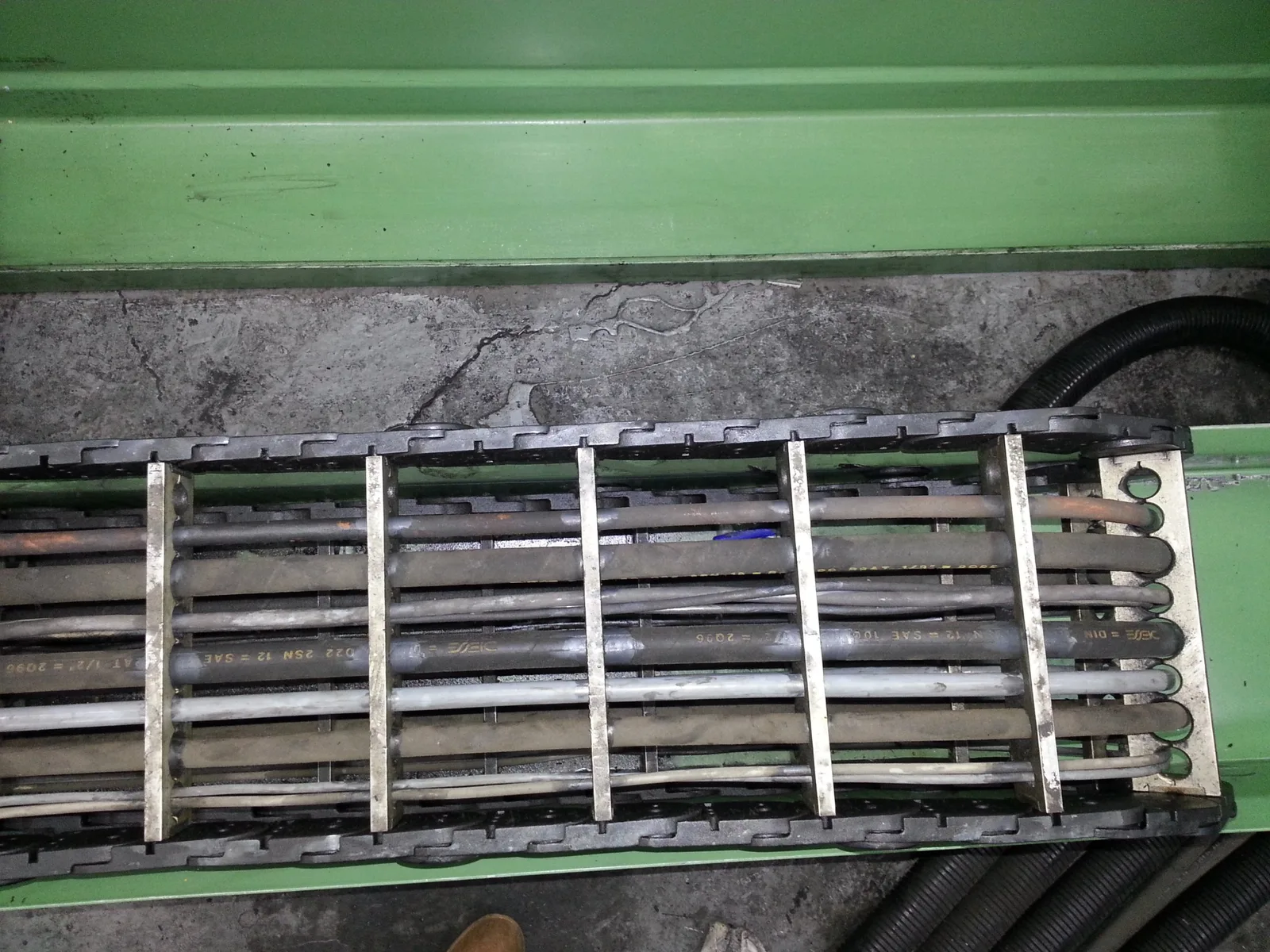

In der Kette erhielt jeder Schlauch und jede Leitung einen eigenen Platz, mit einem Biegeradius, der zum steifsten Schlauch im Paket passt. Die Kette läuft in einem Führungskanal an der Maschine, damit sie gerade geführt bleibt. Die offene Bauweise macht es leicht, Schmutz zu erkennen und zu entfernen, und die Glieder sind beständig gegen Öl und Fett.

Wisman Techniek übernahm das Engineering und lieferte die Kette komplett mit den Anschlusswinkeln für beide Enden.

Die Schläuche und Leitungen der Rohrbiegemaschine laufen jetzt geordnet in einer Energiekette über den gesamten Verfahrweg mit. Sie liegen nicht mehr lose an der Maschine, verfangen sich nicht mehr in den beweglichen Teilen und sind besser gegen Öl und Schmutz geschützt.
