Cable entry frames · Icotek
KEL-ERCable entry frame of Icotek
Deelbare kabelinvoerframes voor kabels met connectoren
In brief
- Product group
- Cable entry frames
- Brand
- Icotek
- Beschermingsgraad
- up to IP66
- UL
- UL Type 4X, UL Type 12 (UL 50E; 4X alleen binnen)
- Kabel-Ø
- 1 tot 16 mm (KT 1 - 15) en 13 tot 35 mm (KTG 13 - KT 34)
- Opening
- Uitsparing 36 mm of 46 mm hoog voor 10-, 16- en 24-pins connectoren; KEL-ER-B voor 46 × 46 mm
- Assembly
- Schroefbevestiging
- Material
- Polyamide
- Temperature
- -40 °C tot 140 °C
- Brandklasse
- UL94-V0, zelfdovend
- Variants
- 28
Documentation
Want to try the fit yourself first?
Description
About the KEL-ER
De KEL-ER hoort bij de kabeldoorvoerframes van Icotek: deelbare kabelinvoerframes voor kabels met connectoren. Het frame is deelbaar: je legt de kabels, ook met voorgemonteerde connector, in passende doorvoertules en sluit het frame. De tules dichten af en geven trekontlasting.
Beschermingsgraad tot IP66, UL Type 4X, UL Type 12 (UL 50E; 4X alleen binnen). Geschikt voor kabels van 1–35 mm. Materiaal: polyamide. Temperatuurbereik -40 °C tot 140 °C.
Wisman levert de KEL-ER met advies over de juiste uitvoering voor je kabels en je kast. Stuur je kabellijst, dan stellen we de combinatie voor je samen en mailen we prijs en levertijd.
Features
- Garantie op voorgeconfectioneerde kabels blijft behouden
- Ombouw, reparaties en onderhoud kan snel en eenvoudig
- Hoge kabeldichtheid, veel verschillende doorvoertules
- Strain relief to EN 62444
- Hoge stabiliteit, schokbestendig
- Ruimte besparende vorm
Not sure whether the KEL-ER fits?
Send us the number of cables, the diameters and whether they have connectors. We check the choice and put together the right version.
Ask for advice on the KEL-ERVersions
All versions of the KEL-ER
With article number, so you request the right version straight away.
| Model | Article number | View |
|---|---|---|
| KEL-ER 24-10 | ||
| KEL-ER 24-10 V2A | ||
| KEL-ER 24-7 | ||
| KEL-ER 24-7 V2A | ||
| KEL-ER 24-4 | ||
| KEL-ER 24-4 V2A | ||
| KEL-ER 16-8 | ||
| KEL-ER 16-8 V2A | ||
| KEL-ER 16-5 | ||
| KEL-ER 16-5 V2A | ||
| KEL-ER 16-2 | ||
| KEL-ER 16-2 V2A | ||
| KEL-ER 10-6 | ||
| KEL-ER 10-6 V2A | ||
| KEL-ER 10-3 | ||
| KEL-ER 10-3 V2A | ||
| KEL-ER-B4 | ||
| KEL-ER-B4 V2A | ||
| KEL-ER-B1 | ||
| KEL-ER-B1 V2A |
20 of 28 variants · click a variant to view it
What Wisman adds
Not just an article number
We look at the whole cable route. The entry in the cabinet should be right just as much as the carrier moving in front of it.
- Advice on your cabinet: which entry, which size, how many cables
- One point of contact from cable carrier to control cabinet wall
- Datasheet en artikelnummers per model, op de site of per mail
- Matched to your cable package from the configurator or ChainLogic
Cable entry frames
Other series
KEL-ERM
20 var.Deelbare kabelinvoerframes voor kabels met connectoren. IP66, kabel-Ø 1–35 mm.
Kabel-Ø 1–35 mm · IP66
KEL-ERM VARIO
8 var.Deelbare kabelinvoerframes met variabele scheidingswanden, voor kabels met connectoren. IP65, kabel-Ø 1–35 mm.
Kabel-Ø 1–35 mm · IP65
KEL-U / KEL-E
30 var.Deelbare kabelinvoerframes voor kabels met connectoren. IP54, kabel-Ø 1–35 mm.
Kabel-Ø 1–35 mm · IP54

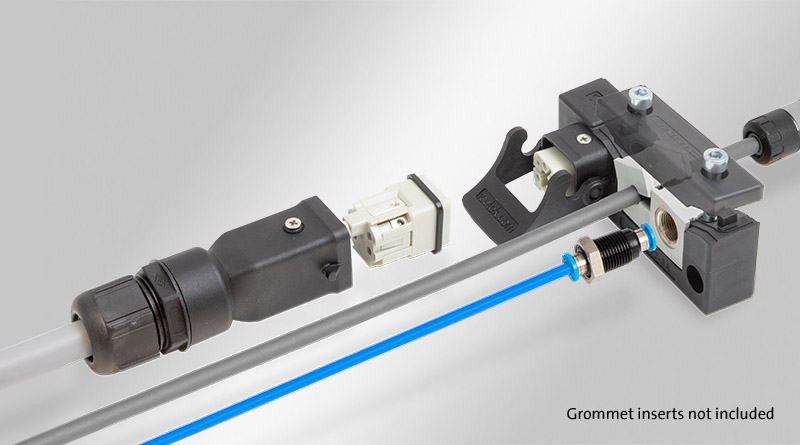

MIS
