KEL-DPF-ODCable entry plate of Icotek
Piramidevormige kabeldoorvoertule voor extreme omstandigheden, voor enkele kabels tot 60 mm, M25 tot M75
In brief
- Product group
- Cable entry plates
- Brand
- Icotek
- Beschermingsgraad
- tot IP66 / IP68
- UL
- UL Type 4X Outdoor (UL 50E)
- Kabel-Ø
- 3 - 60 mm
- Opening
- Metrisch M25 - M75
- Assembly
- Bevestiging met borgmoer
- Aantal kabels
- Enkele kabel
- Material
- Basisframe polyamide, elastomeer (UV-bestendigheid F1)
- Temperature
- -40 °C tot 120 °C
- Brandklasse
- UL94-V0, zelfdovend
- Variants
- 6
Documentation
Want to try the fit yourself first?
Description
About the KEL-DPF-OD
De KEL-DPF-OD hoort bij de kabeldoorvoerplaten van Icotek: piramidevormige kabeldoorvoertule voor extreme omstandigheden, voor enkele kabels tot 60 mm, M25 tot M75. Kabels zonder connector gaan door de membranen van de plaat. Je prikt het membraan door en duwt de kabel erdoor; het membraan sluit om de kabel.
Beschermingsgraad tot IP66 / IP68, UL Type 4X Outdoor (UL 50E). Geschikt voor kabels van 3–60 mm. Materiaal: basisframe polyamide, elastomeer (UV-bestendigheid F1). Temperatuurbereik -40 °C tot 120 °C.
Wisman levert de KEL-DPF-OD met advies over de juiste uitvoering voor je kabels en je kast. Stuur je kabellijst, dan stellen we de combinatie voor je samen en mailen we prijs en levertijd.
Features
- Betrouwbare bescherming in extreme klimaten
- F1-vermelding voor UV- en weerbestendigheid volgens UL 746C
- Zeer breed afdichtbereik (3 tot 60 mm)
- Schuine invoering van niet-flexibele kabels mogelijk
- Gecertificeerde bescherming IP66/IP68 volgens EN 60529
- Borgmoer bij levering inbegrepen
Not sure whether the KEL-DPF-OD fits?
Send us the number of cables, the diameters and whether they have connectors. We check the choice and put together the right version.
Ask for advice on the KEL-DPF-ODVersions
All versions of the KEL-DPF-OD
With article number, so you request the right version straight away.
| Model | Article number | View |
|---|---|---|
| KEL-DPF 25 OD | ||
| KEL-DPF 32 OD | ||
| KEL-DPF 40 OD | ||
| KEL-DPF 50 OD | ||
| KEL-DPF 63 OD | ||
| KEL-DPF 75 OD |
6 of 6 variants · click a variant to view it
What Wisman adds
Not just an article number
We look at the whole cable route. The entry in the cabinet should be right just as much as the carrier moving in front of it.
- Advice on your cabinet: which entry, which size, how many cables
- One point of contact from cable carrier to control cabinet wall
- Datasheet en artikelnummers per model, op de site of per mail
- Matched to your cable package from the configurator or ChainLogic
Cable entry plates
Other series
KEL-DPU-OD
8 var.Membraan kabelinvoerplaten met meerdere bereiken, voor extreme omstandigheden, steekbaar. IP66 / IP68, kabel-Ø 3,2–20,5 mm.
Kabel-Ø 3,2–20,5 mm · IP66 / IP68
KEL-DPU
16 var.Membraan kabelinvoerplaten met meerdere bereiken, met hoge trekontlastingsfunctie, steekbaar. IP66 / IP68, kabel-Ø 3,2–20,5 mm.
Kabel-Ø 3,2–20,5 mm · IP66 / IP68
KEL-DPU-HD
8 var.Hygiënische membraan kabelinvoerplaten met meerdere bereiken, met hoge trekontlastingsfunctie, steekbaar. IP66 / IP68, kabel-Ø 3,2–20,5 mm.
Kabel-Ø 3,2–20,5 mm · IP66 / IP68

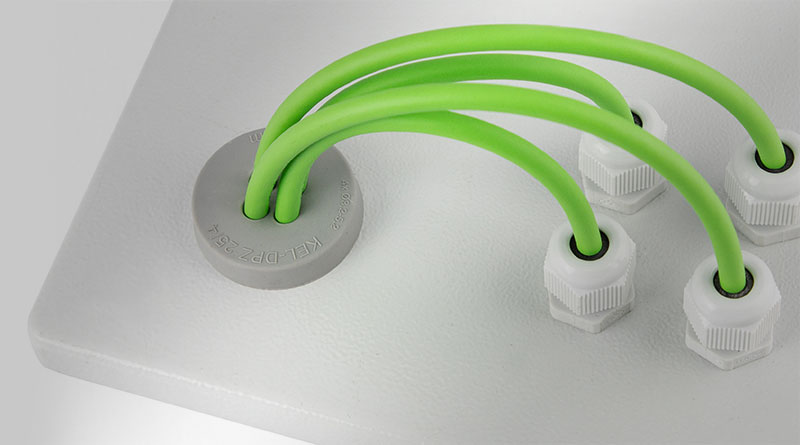

KEL-DPZ rond
