KEL-DPZ-HD rondCable entry plate of Icotek
Hygiënische membraan kabelinvoerplaten met meerdere bereiken, rond, met metrische schroefdraad M25–M63
In brief
- Product group
- Cable entry plates
- Brand
- Icotek
- Beschermingsgraad
- tot IP66 / IP68
- Kabel-Ø
- 3,2 - 22,2 mm
- Opening
- Metrisch M25 - M63
- Assembly
- Bevestiging met zeskant borgmoer
- Material
- Elastomeer, basisframe polyamide
- Temperature
- -40 °C tot 80 °C
- Brandklasse
- UL94-HB
- Variants
- 14
Documentation
Want to try the fit yourself first?
Description

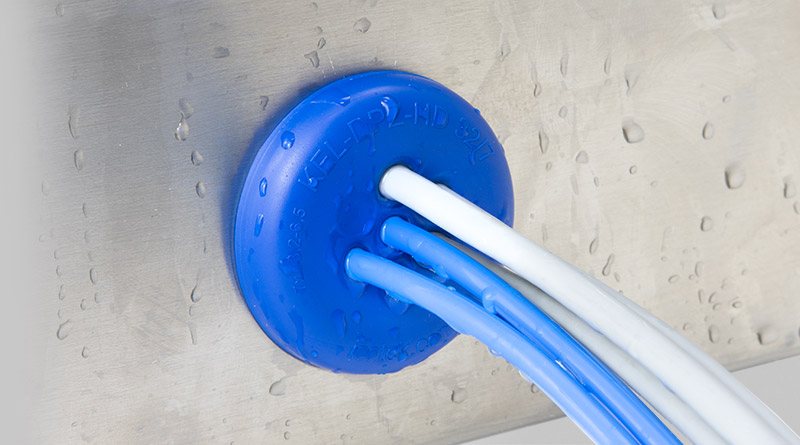

About the KEL-DPZ-HD rond
De KEL-DPZ-HD rond hoort bij de kabeldoorvoerplaten van Icotek: hygiënische membraan kabelinvoerplaten met meerdere bereiken, rond, met metrische schroefdraad M25–M63. Kabels zonder connector gaan door de membranen van de plaat. Je prikt het membraan door en duwt de kabel erdoor; het membraan sluit om de kabel.
Beschermingsgraad tot IP66 / IP68. Geschikt voor kabels van 3,2–22,2 mm. Materiaal: elastomeer, basisframe polyamide. Temperatuurbereik -40 °C tot 80 °C.
Wisman levert de KEL-DPZ-HD rond met advies over de juiste uitvoering voor je kabels en je kast. Stuur je kabellijst, dan stellen we de combinatie voor je samen en mailen we prijs en levertijd.
Features
- Elastomeer volgens 1935/2004/EG en (EU) 10/2011, FDA-conform
- Ontwikkeld volgens hygienic design-richtlijnen (EHEDG), Ecolab-gecertificeerd
- Zeer glad oppervlak (Ra = 0,421 μm volgens ISO 4287)
- Dubbele afdichting van kabels (IP66/IP68)
- Geschikt voor metrische uitsparingen
- Zeskantige borgmoer bij levering inbegrepen
Not sure whether the KEL-DPZ-HD rond fits?
Send us the number of cables, the diameters and whether they have connectors. We check the choice and put together the right version.
Ask for advice on the KEL-DPZ-HD rondVersions
All versions of the KEL-DPZ-HD rond
With article number, so you request the right version straight away.
| Model | Article number | View |
|---|---|---|
| KEL-DPZ-HD 25-3 | ||
| KEL-DPZ-HD 25-4 | ||
| KEL-DPZ-HD 32-4 | ||
| KEL-DPZ-HD 32-4-2 | ||
| KEL-DPZ-HD 32-7 | ||
| KEL-DPZ-HD 40-8 | ||
| KEL-DPZ-HD 50-8 | ||
| KEL-DPZ-HD 50-10 | ||
| KEL-DPZ-HD 50-12 | ||
| KEL-DPZ-HD 50-19 | ||
| KEL-DPZ-HD 63-9 | ||
| KEL-DPZ-HD 63-13 | ||
| KEL-DPZ-HD 63-14 | ||
| KEL-DPZ-HD 63-35 |
14 of 14 variants · click a variant to view it
What Wisman adds
Not just an article number
We look at the whole cable route. The entry in the cabinet should be right just as much as the carrier moving in front of it.
- Advice on your cabinet: which entry, which size, how many cables
- One point of contact from cable carrier to control cabinet wall
- Datasheet en artikelnummers per model, op de site of per mail
- Matched to your cable package from the configurator or ChainLogic
Cable entry plates
Other series
KEL-DPF-OD
6 var.Piramidevormige kabeldoorvoertule voor extreme omstandigheden, voor enkele kabels tot 60 mm, M25 tot M75. IP66 / IP68.
Kabel-Ø 3–60 mm · IP66 / IP68
KEL-DPU-OD
8 var.Membraan kabelinvoerplaten met meerdere bereiken, voor extreme omstandigheden, steekbaar. IP66 / IP68, kabel-Ø 3,2–20,5 mm.
Kabel-Ø 3,2–20,5 mm · IP66 / IP68
KEL-DPU
16 var.Membraan kabelinvoerplaten met meerdere bereiken, met hoge trekontlastingsfunctie, steekbaar. IP66 / IP68, kabel-Ø 3,2–20,5 mm.
Kabel-Ø 3,2–20,5 mm · IP66 / IP68
KEL-DPU-HD
8 var.Hygiënische membraan kabelinvoerplaten met meerdere bereiken, met hoge trekontlastingsfunctie, steekbaar. IP66 / IP68, kabel-Ø 3,2–20,5 mm.
Kabel-Ø 3,2–20,5 mm · IP66 / IP68
